ZP7000S – ZAKLADAČ (Z 7000-90) - NOEN, a.s.
Obecný popis
Zakladač Z7000-90 slouží k zakládání drcené skrývky na výsypku.

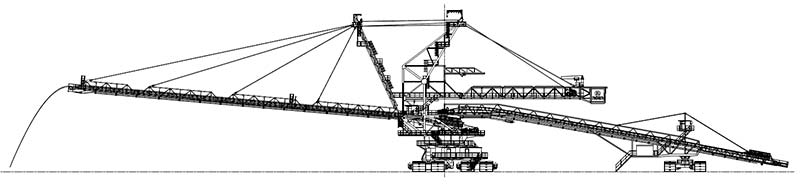

Zakladač je tvořen spodní stavbou (ocelová konstrukce spojující tři housenicová dvojčata podvozku). Na spodní stavbě je uložena otočná horní stavba s věží a vyvažovacím výložníkem s protizávažím. Do horní stavby je začepován kyvný zakládací výložník vybavený pásovým dopravníkem.
Na úrovní horní stavby, v podvěsu vyvažovacího výložníku je realizováno kloubové propojení se spojovacím mostem. Tato ocelová konstrukce je podepřena na druhém konci podpěrným vozem. Spojovací most je vybaven pásovým dopravníkem s násypkou na spodním konci. Zde je přijímán materiál z předchozí technologie (např. dálkové pasové dopravy) a dále transportován na dopravník zakládacího výložníku. Podpěrný vůz je tvořen housenicovým podvozkem, malou spodní stavbou a otočnou deskou. Na té je právě uložen spojovací most.
– Otočnost horní stavby vůči spodní je realizována elektromechanickými pohony.
– Naklápění zakládacího výložníku je realizováno pomocí kladkostroje a dvojice elektromechanických lanových navijáků.
Hlavní parametry stroje
Provozní hmotnost
1600
t
Dopravní výkon stroje teoretický
7000
m3
Délka zakládacího výložníku *
90
m
Délka spojovacího mostu *
80
m
Otočnost zakl. výložníku vůči spojovacímu mostu
+-110
°
Rychlost otáčení špičky zakládacího výložníku
20
m/min
Rychlost zdvihu špičky zakládacího výložníku
2
m/min
Maximální výška zakládání
26
m
Maximální výškový rozdíl poloh podvozků
+-4
m
Měrný tlak na pláň
77
MPa
Rychlost pojezdu
2.5-10
m/min
Průměr kulové dráhy
9.2
m
Celkový instalovaný příkon
3050
kW
* Vzdálenost mezi svislou osou otáčení horní stavby stroje a osou vratného bubnu pásového dopravníku.
Provozní hmotnost
15
m

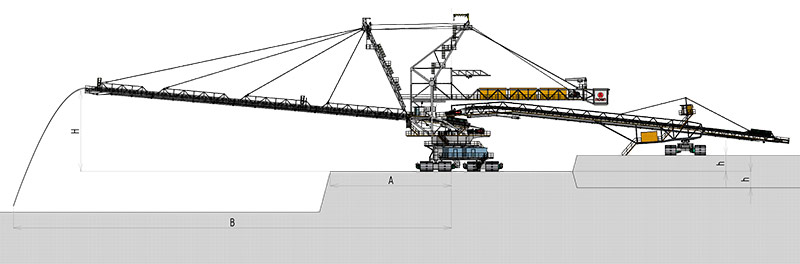

A - Minimální offset **
7000
m3
B - Maximální vzdálenost zakládání
110
m
H - Dosah zakládacího výložníku
25
m
h - Výška úrovně polohy podpěrného vozu
+-4
m
** V závislosti na únosnosti podkladu
