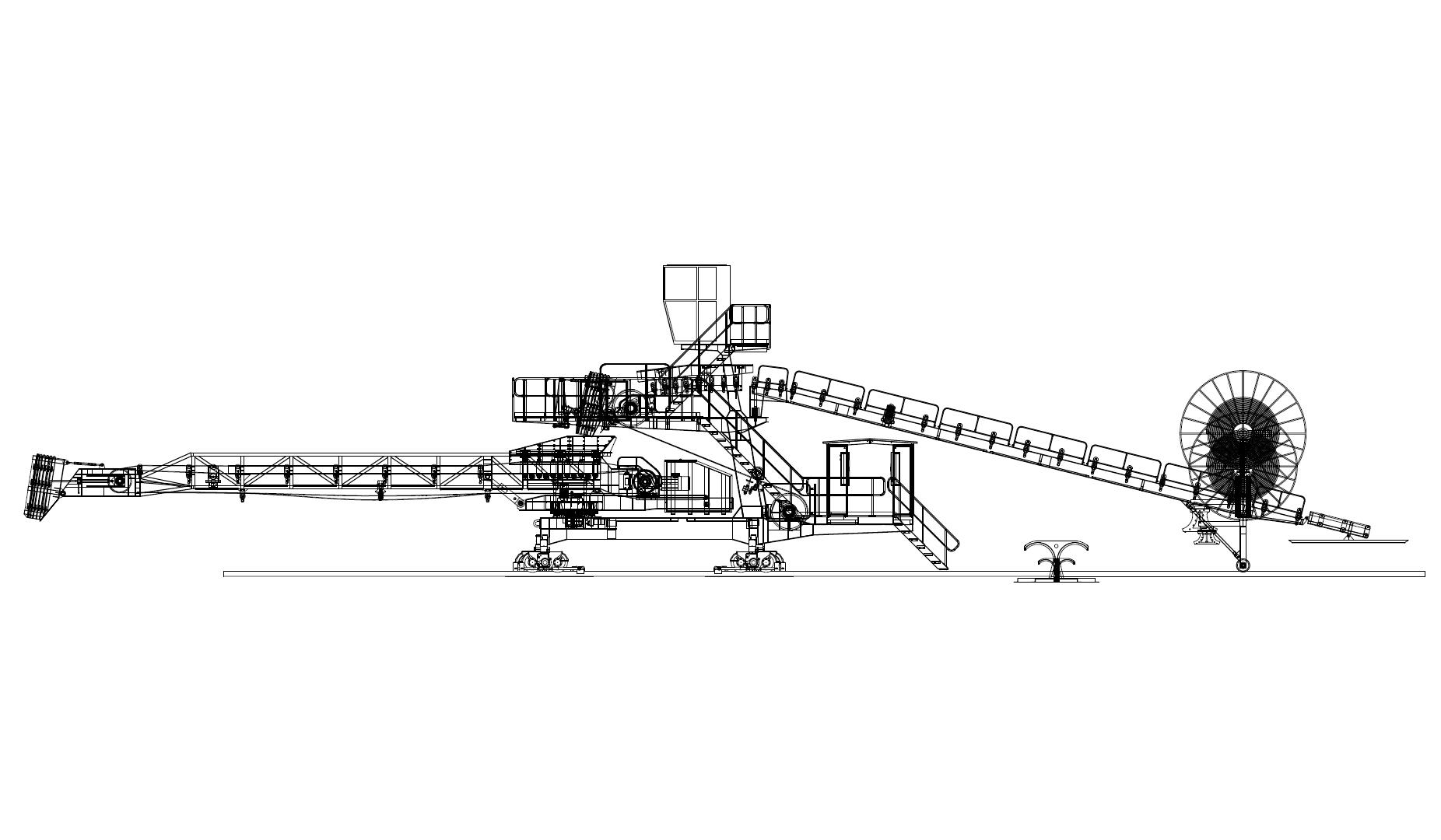

РЕЛЬСОВАЯ РАЗГРУЗОЧНАЯ ТЕЛЕЖКА ДЛЯ DPD 1200 – SVK 1200/1500 - NOEN, a.s.
Общее описание
Рельсовая разгрузочная тележка SVK 1200/1500 (далее S-тележка) предназначена для использования в системе подачи материала с помощью ленточных конвейеров. Ширина конвейерной ленты составляет 1200 мм. Машина используется для удаления материала с конвейерной ленты и его дальнейшего перенаправления в продольный отвал или на другие транспортные устройства. Можно транспортировать полезные ископаемые, дробленый или сортовой энергетический уголь и другое сырье. Машина предназначена для материала с зернистостью 0–40 мм и объемной плотностью до 1000 кг.м-3. Машина имеет большие перспективы применения в будущем. Она может использоваться на отвалах тепловых электростанций, в сортировочных цехах топливных смесей, теплоцентралях, карьерах, а также на постоянных и временных отвалах топлива.
Основные параметры машины
| Транспортируемый материал | ||
| Номинальная транспортная производительность | 1 500 | м3.ч-1 |
| Транспортируемый материал – удельная расчетная масса добытого полезного ископаемого | Макс. 1000 | кг.м-3 |
| Размер фракций добытого материала – кусковатость | 0 – 40 | мм |
| Непрерывный ленточный конвейер | ||
| Скорость транспортировки | 3,15 | м.с-1 |
| Ширина ленты | 1 200 | мм |
| Максимальная сила тяги ленты | 240 | кН |
| Центральные части непрерывного конвейера | Последующие 1200 | мм |
| Междупутье | 3 000 | мм |
| Длина ходовой части | ±150 (300) | м |
| Разгрузочный конвейер | ||
| Скорость ленты | 4 | м.с-1 |
| Ширина разгрузочной ленты | 1 400 | мм |
| Длина | 15 | м |
| Диапазон наклона | от -3 до +13 | ° |
| Диапазон вращения | ± 100 | ° |
| Скорость поворота | 0,2 | мин-1 |
| Подъем стрелы | Гидравлический | – |
| Гидравлическая система | ||
| Максимальное давление | 16,5 | МПа |
| Привод гидравлического агрегата | 7,5 | кВт |
| Расход воды | 32 | л.мин-1 |
| Шасси | ||
| Скорость передвижения | 0,2 | м.с-1 |
| Количество ведомых шасси | 4 (8 колес) | – |
| Удельное давление на основание | 0,07 | МПа |
| Максимальное погружение | 100 | мм |
| Параметры рельс | ||
| Макс. продольный уклон – эксплуатация | 1:20 | – |
| Макс. продольный уклон – транспорт | 1:15 | – |
| Макс. поперечный уклон – эксплуатация | 1:30 | – |
| Макс. поперечный уклон – транспорт | 1:20 | – |
| Другие параметры | ||
| Напряжение питания | 400 | В |
| Температура окружающей среды | от -20 до +40 | ° |
| Операторы | 0 – 1 | работник |
